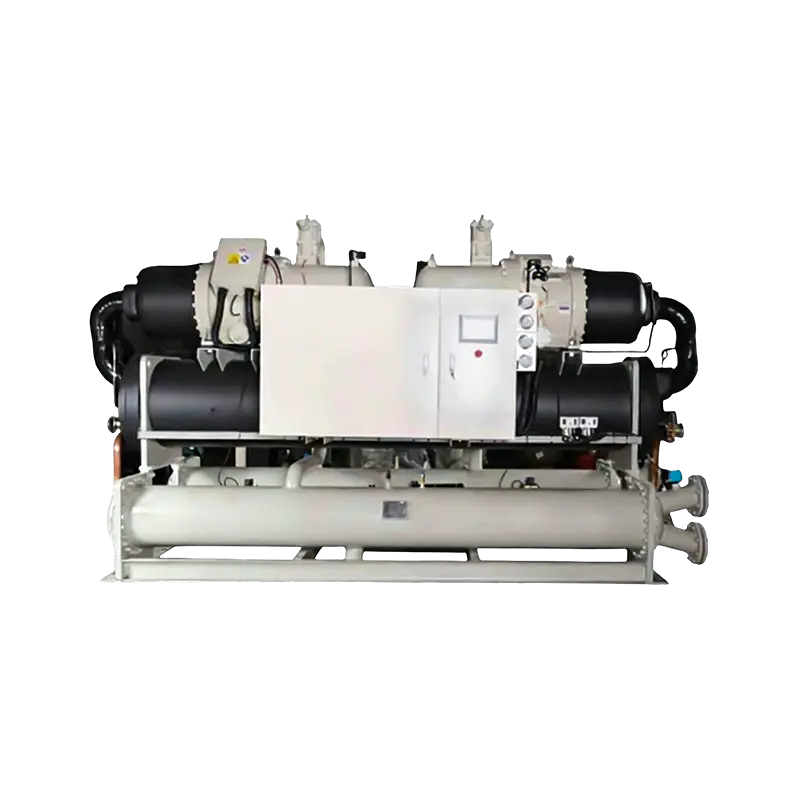

Răcitor de răcire cu șurub răcit cu apă

Temperatura ambientală Criogenic Compresor unic Compresoare duble Răcitor de răcire cu șurub răcit cu apă

Name: Temperatura ambientală Criogenic Compresor unic Compresoare duble Răcitor de răcire cu șurub răcit cu apă
Rating: 5 (99 reviews)

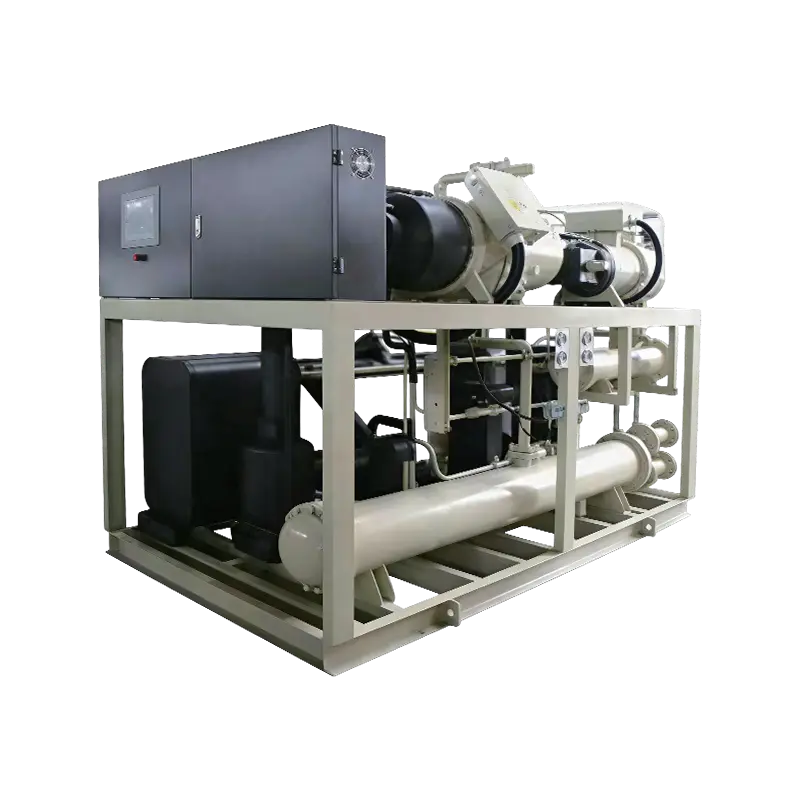

Răcitor de răcire în două trepte cu un singur compresor cu șurub răcit cu apă (-45℃)

Compresoarele cu șurub convenționale cu o singură etapă ating o temperatură minimă de evaporare de -40℃. Atingerea temperaturilor mai scăzute necesită un sistem în cascadă în două etape. Simultan, condițiile de raport de presiune ridicată reprezintă provocări semnificative pentru compresoarele tradiționale cu o singură treaptă, inclusiv scurgeri excesive și temperaturi de descărcare ridicate. Aceste limitări au ca rezultat o eficiență scăzută și fiabilitate în condiții extreme de funcționare. Compresia cu o singură unitate în două etape rezolvă în mod eficient aceste probleme.
Sistemul de compresor în două trepte oferă avantaje notabile, cum ar fi amprenta compactă și control simplificat. În comparație cu sistemele de compresie cu o singură etapă, oferă eficiență ridicată și fiabilitate superioară. Potrivit pentru diverse industrii, inclusiv produse de refrigerare la temperatură joasă, răcire proces, produse farmaceutice și biochimie.

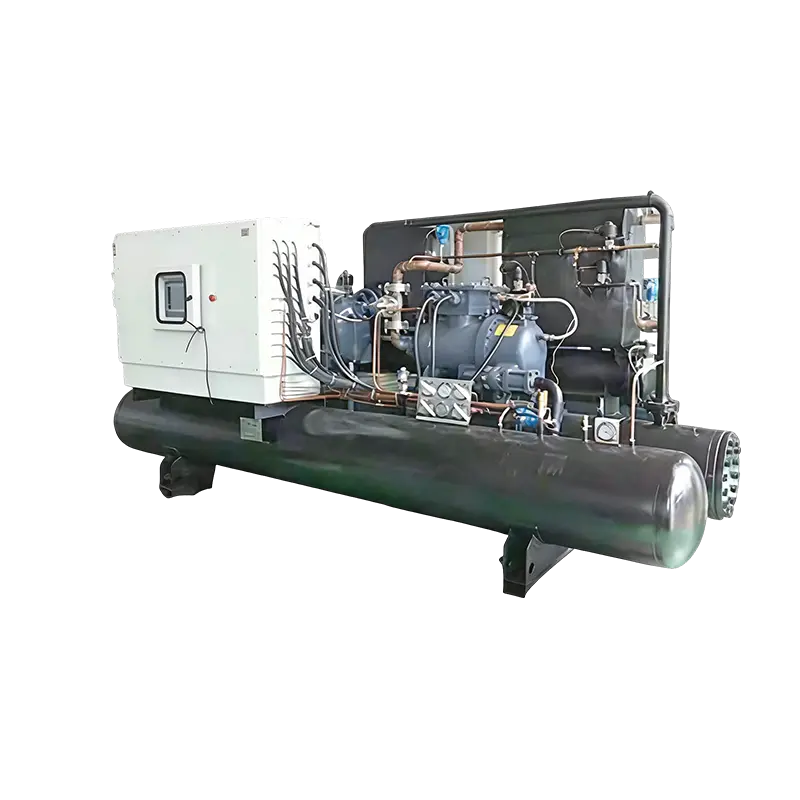

Răcitor în cascadă cu șurub răcit cu apă (-55℃)
Această serie atinge temperaturi minime ale apei de ieșire până la -8℃. Răcitoarele noastre de răcire cu temperatură ultra-joasă sunt unități de refrigerare în cascadă dezvoltate de echipa noastră tehnică de bază, valorificând decenii de experiență în proiectarea chillerelor cu temperatură medie spre joasă și integrând tehnologii avansate de la omologii interni și internaționali. Acestea oferă eficiență ridicată, economii de energie, respectarea mediului și fiabilitate excepțională. Unitățile în cascadă sunt utilizate în principal pentru lichide de răcire secundare de la -35℃ la -80℃, servind aplicații în industriile farmaceutice și chimice, cristalizarea reactoarelor, distilarea în vid înalt, testarea componentelor aerospațiale, recuperarea gazelor, refrigerarea alimentelor, depozitarea armelor criogenice și alte medii cu temperatură joasă.

Contactați-ne imediat

+86 18921753771

[email protected]

Derivat din tehnologie europeană autentică.
Asigurând competența tehnologică de bază a produselor noastre.

ÎNAINTE：Răcitor de lichid cu șurub răcit cu apă
URMĂTORUL：Niciun articol următor

Descrierea produsului
Specificațiile produsului

Răcitor de răcire cu șurub răcit cu apă
Opțiuni de produs
·Evaporator cu apă sărată
·Recuperare totală a căldurii/recuperare parțială a căldurii
· Alimentare specială
· Reglarea energiei fără trepte
·Comandă pompe/turn de răcire
·Conexiune de comunicare la distanță
·Conversie de frecvență

Caracteristicile produselor
· Marca de compresoare cu șurub QTwin este folosită cu eficiență ridicată, nivel scăzut de zgomot, mai puțin uzură și timp de funcționare lung.
· Control de volum în patru trepte sau reglare automată 0%-100%.
·Utilizați controlul cu microcomputer PLC din Germania SIEMENS, cu ecran tactil LCD, interfață om-mașină în engleză și chineză.
· Protecție completă împotriva defecțiunilor: protecție la presiune înaltă și joasă, protecție la descărcarea de aer. Protecție la nivel de ulei, protecție împotriva curgerii apei, protecție împotriva fazei inverse și lipsă de apă răcită, protecție împotriva înghețului, apă de răcire.
·Gamă mai largă de temperatură variabilă a apei răcite pentru a îndeplini cerințele industriale de temperatură scăzută.

Specificația produsului
· Agent frigorific: R134A/R407C
·Condensator: factor de murdare 0,044m2,9C/KW
· Alimentare: 380V/3P/50Hz
·Cădere maximă de presiune a apei din evaporator/condensator: 1,0 MPa
·Evaporator: factor de murdărie 0,018m2,9C/KW
· Fluctuarea tensiunii permise: ± 5%
· Fluctuarea de frecvență admisă: ± 2%

Compresor
Selectați compresor semi-închis 5:6 asimetric cu două șuruburi de la o marcă de renume mondial. Posibilitatea de scurgere a etanșării arborelui este zero. Folosind un design de evacuare rotativ, cea mai recentă dezvoltare a liniei de generație a patra, optimizarea vitezei de circumferință, designul excelent al angrenajului, astfel încât unitatea să aibă o eficiență de compresie mai mare, camera de compresie a camerei motorului turnată integral de înaltă precizie. Carcasa rotorului cu dublă presiune compensată, foarte puternică, fără expansiune, chiar și în stare de presiune înaltă și reduce în mod eficient zgomotul.

Schimbător de căldură
Condensatorul și evaporatorul acestei unități din serie adoptă un schimbător de căldură înveliș și tubular, folosind o nouă structură de schimbător de căldură de înaltă eficiență, schimbătorul de căldură adoptă cel mai avansat și mai eficient pachet de tuburi de schimb de căldură, cu caracteristici geometrice unice și, fierberea nucleată a tubului este necesară miezul de vaporizare, întărește fluidul din tub și întârzie perturbarea, în același timp, îmbunătățește ordinea de transfer a apei în interiorul Cel mai bine, în comparație cu designul anterior, designul unic al eficienței transferului de căldură este crescut cu 30%. Tub de evaporare evaporator cu canelură interioară pentru șurub pe dintele concav exterior. Tehnologia îmbunătățită de transfer de căldură. Tehnologia de tăiere a tubului de condensator interior.

PL
O interfață interactivă bună în întregime chineză este de a realiza funcția de control automat înainte ca afișajul LCD statuile în timp real ale mașinii să funcționeze, unitatea de monitorizare precisă care funcționează în stare optimă, panoul tactil sigilat, impermeabil, rezistent la praf, rezistent la coroziune, durată de viață lungă. Echipat cu pompe de agent frigorific, pompe de apă de răcire și funcție de control al ventilatorului turnului de răcire.

Răcitoare de temperatură joasă
Seria SW de răcitoare de temperatură joasă bazată pe mărci cunoscute ca compresor cu șurub semi-ermetic gazdă, filtru de aspirație încorporat, filtru de ulei, separatoare de ulei, supapă de siguranță și modul de protecție, fără scurgeri, zgomot redus, funcționare stabilă.

Răcitor de răcire în două trepte cu un singur compresor cu șurub răcit cu apă (-45℃)
Caracteristicile produsului
· Design modular de configurare: Designul modular pentru trepte de presiune înaltă și joasă permite interschimbabilitatea între diferite niveluri de presiune.
· Glisor de descărcare a treptei de înaltă presiune: mecanism patentat de descărcare automată pentru etapa de înaltă presiune. Designul mecanic pur elimină necesitatea componentelor externe, cum ar fi supapele solenoide, permițând pornirea simplă și eficientă a compresorului la sarcină ușoară.
· Supapă de reținere de aspirație încorporată: Pentru modelele mai mari, încorporează o structură de supapă de reținere de aspirație încorporată pentru a reduce spațiul de instalare.
· Calea optimizată a fluxului de răcire a motorului: Îmbunătățește eficiența compresorului, asigurând în același timp o răcire fiabilă a motorului, permițând funcționarea într-o gamă excepțional de largă pentru o adaptabilitate superioară.
· Filtru de aer Economizer integrat: Oferă protecție fiabilă a compresorului și simplifică configurarea sistemului.

Răcitor în cascadă cu șurub răcit cu apă (-55℃)
Caracteristicile produsului
· Gamă largă de temperatură: Temperaturi secundare ale lichidului de răcire de la -35°C la -80°C.
· Fiabilitate ridicată: Utilizează compresoare semi-ermetice cu șurub pentru a spori eficiența operațională, eliminând în același timp problemele de scurgere comune la compresoarele deschise. Reduce rezervele de agent frigorific și înlocuirea etanșării arborelui, asigurând o funcționare continuă pe termen lung.
· Control complet automatizat: Utilizează tehnologia avansată Siemens PLC pentru o operare complet automatizată.
· Eficiență ridicată și economii de energie: compresoarele semi-ermetice cu șurub cu economizor sporesc eficiența. Schimbătoarele de căldură importate de înaltă eficiență în trepte de temperatură joasă și intermediară asigură o funcționare eficientă din punct de vedere energetic atât la sarcini parțiale, cât și la sarcini complete.
· Modularea capacității: unitatea oferă control al capacității în patru trepte (25%, 50%, 75%, 100%) și ajustare continuă de la 25% la 100%.
Soluții profesionale de operare pentru economisirea energiei: procese de refrigerare personalizate, adaptate cerințelor clientului, oferind produse specializate potrivite nevoilor specifice.

Răcitor de răcire cu șurub răcit cu apă (compresor unic)

SW-
Tip			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Capacitate nominală de răcire		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Capacitate nominală de răcire		10⁴kcal/h	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Curent nominal (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Reglementarea energiei		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Căderea presiunii apei (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Dimensiunea interfeței (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Căderea presiunii apei (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Dimensiunea interfeței (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Agent frigorific	Tip		R134A										R134A
Agent frigorific	Agent frigorific volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Dimensiuni de gabarit	Lungime (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	lățime (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Înălțime (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Greutate	Greutatea mașinii (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Greutate	Greutate operațională (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Stare: Temperatura de intrare/ieșire a apei de răcire 12C/7℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite 5℃-15℃; temperatura de intrare a apei de răcire 19℃-33℃.

Răcitor de răcire cu șurub răcit cu apă (compresoare duble)

SW-
Tip			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Capacitate nominală de răcire		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Capacitate nominală de răcire		10⁴kcal/h	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A										Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Curent nominal (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Reglementarea energiei		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Căderea presiunii apei (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Dimensiunea interfeței (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Căderea presiunii apei (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Dimensiunea interfeței (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Agent frigorific	Tip		R134A										R134A
Agent frigorific	Agent frigorific volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Dimensiuni de gabarit	Lungime (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	lățime (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Înălțime (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Greutate	Greutatea mașinii (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Greutate	Greutate operațională (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Stare: temperatura de intrare/ieșire a apei de răcire 0℃/-5℃, temperatura de intrare/ieșire a apei de condens 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite -7℃~5℃, temperatura de intrare a apei de răcire 19℃~33℃. Apa răcită trebuie adăugată cu 25% apă glicolă sau 20% clorură de calciu ca antigel.

Răcitor de răcire cu șurub răcit cu apă (cu patru compresoare)

SW-
Tip			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Capacitate nominală de răcire		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/h	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		432	472	504	520	600	668	708	796
	Curent nominal (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Reglementarea energiei		0-6,25%-12,5%-18,75%-..100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	Căderea presiunii apei (kPa)		95
	Dimensiunea interfeței (mm)		DN2002DN2502
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	Căderea presiunii apei (kPa)		90
	Dimensiunea interfeței (mm)		DN2002DN2502
Agent frigorific	Tip		R134A
	Agent frigorific volume(kg)		360	400	440	480	560	660	680	740
Dimensiuni de gabarit	Lungime (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	lățime (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Înălțime (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Greutate	Greutatea mașinii (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Greutate operațională (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Stare: Temperatura de intrare/ieșire a apei de răcire 12℃/7℃ Temperatura de intrare/ieșire a apei de condensare 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite 5℃~15℃, temperatura de intrare a apei de răcire 19℃~33℃.

Răcitor de răcire sarew răcit cu apă la temperatură joasă (compresor unic) -5℃

SW-
Tip			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Capacitate nominală de răcire		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Capacitate nominală de răcire		10⁴kcal/h	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Curent nominal (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Reglementarea energiei		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Căderea presiunii apei (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Dimensiunea interfeței (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Căderea presiunii apei (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Dimensiunea interfeței (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Agent frigorific	Tip		R134A										R134A
Agent frigorific	Agent frigorific volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Dimensiuni de gabarit	Lungime (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	lățime (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Înălțime (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Greutate	Greutatea mașinii (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Greutate	Greutate operațională (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Stare: Temperatura de intrare/ieșire a apei de răcire 0℃/-5℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃ Termen de temperatură: temperatura de ieșire a apei răcite -7℃~5℃; Temperatura de intrare a apei de răcire 19℃~33℃. Apa răcită trebuie adăugată cu 25% apă glicolă sau 20% clorură de calciu ca antigel.

Răcitor de răcire sarew răcit cu apă la temperatură joasă (compresoare duble) -5℃

SW-
Tip			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Capacitate nominală de răcire		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Capacitate nominală de răcire		10⁴kcal/h	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Curent nominal (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Reglementarea energiei		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Căderea presiunii apei (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Dimensiunea interfeței (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Căderea presiunii apei (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Dimensiunea interfeței (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Agent frigorific	Tip		R134A										R134A
Agent frigorific	Agent frigorific volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Dimensiuni de gabarit	Lungime (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	lățime (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Înălțime (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Greutate	Greutatea mașinii (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Greutate	Greutate operațională (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Stare: Temperatura de intrare/ieșire a apei de răcire 0℃/-5℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃ Termen de temperatură: temperatura de ieșire a apei răcite -7℃~5℃; Temperatura de intrare a apei de răcire 19℃-33℃. Apa răcită trebuie adăugată cu 25% apă glicolă sau 20% clorură de calciu ca antigel.

Răcitor de răcire sarew răcit cu apă la temperatură joasă (compresor unic) -15℃

SW-
Tip			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
Capacitate nominală de răcire		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Capacitate nominală de răcire		10⁴kcal/h	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Curent nominal (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Reglementarea energiei		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Căderea presiunii apei (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Dimensiunea interfeței (mm)		DN50				DN65				DN80		DN100				DN125
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Căderea presiunii apei (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Dimensiunea interfeței (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Agent frigorific	Tip		R134A										R134A
Agent frigorific	Agent frigorific volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Dimensiuni de gabarit	Lungime (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	lățime (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Înălțime (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Greutate	Greutatea mașinii (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Greutate	Greutate operațională (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Stare: Temperatura de intrare/ieșire a apei de răcire -10℃/-15℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite -17℃~-7℃; Temperatura de intrare a apei de răcire 19℃~33℃. Apa răcită trebuie adăugată cu 40% apă glicolă sau 25% clorură de calciu ca antigel.

Răcitor cu șurub răcit cu apă la temperatură joasă (compresoare duble) -15℃

sw-
Tip			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Capacitate nominală de răcire		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Capacitate nominală de răcire		10⁴kcal/h	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Curent nominal (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Reglementarea energiei		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Căderea presiunii apei (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Dimensiunea interfeței (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Căderea presiunii apei (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Dimensiunea interfeței (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Agent frigorific	Tip		R134A
Agent frigorific	Agent frigorific volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Dimensiuni de gabarit	Lungime (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	lățime (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Înălțime (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Greutate	Greutatea mașinii (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Greutate	Greutate operațională (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Stare: Temperatura de intrare/ieșire a apei de răcire -10℃/-15℃; Temperatura de intrare/ieșire a apei de condensare 30℃/35℃ Termen de temperatură: temperatura de ieșire a apei răcite-17℃~-7℃; Temperatura de intrare a apei de răcire 19℃~33℃. Apa răcită trebuie adăugată cu 40% apă glicolă sau 25% clorură de calciu ca antigel.

Răcitor de răcire sarew răcit cu apă la temperatură joasă (compresor unic) -25℃
sw-
Tip			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	GAZDA	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290ST
Capacitate nominală de răcire		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Capacitate nominală de răcire		10⁴kcal/h	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Curent nominal (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Reglementarea energiei		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Căderea presiunii apei (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Dimensiunea interfeței (mm)		DN50				DN65				DN80		DN100				DN125
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Căderea presiunii apei (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Dimensiunea interfeței (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Agent frigorific	Tip		R134A										R134A
Agent frigorific	Agent frigorific volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Dimensiuni de gabarit	Lungime (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	lățime (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Înălțime (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Greutate	Greutatea mașinii (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Greutate	Greutate operațională (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Stare: Temperatura de intrare/ieșire a apei de răcire-20℃/-25℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite -27℃~17℃; Temperatura de intrare a apei de răcire 19℃-33℃; Apa răcită trebuie adăugată cu 50% apă glicol sau 27% clorură de calciu, după cum este necesar.

Răcitor cu șurub răcit cu apă la temperatură joasă (compresoare duble) -25℃

sw-
Tip			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Capacitate nominală de răcire		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Capacitate nominală de răcire		10⁴kcal/h	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Curent nominal (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Reglementarea energiei		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Căderea presiunii apei (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Dimensiunea interfeței (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Căderea presiunii apei (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Dimensiunea interfeței (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Agent frigorific	Tip		R134A
Agent frigorific	Agent frigorific volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Dimensiuni de gabarit	Lungime (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	lățime (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Înălțime (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Greutate	Greutatea mașinii (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Greutate	Greutate operațională (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Stare: Temperatura de intrare/ieșire a apei de răcire-20℃/-25℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃ Termen de temperatură: temperatura de ieșire a apei răcite -27℃~17℃; Temperatura de intrare a apei de răcire 19℃-33℃; Apa răcită trebuie adăugată cu 50% apă glicolă sau 27% clorură de calciu, după cum este necesar.

Răcitor de răcire cu șurub răcit cu apă la temperatură joasă (compresor unic) -35℃

sw-
Tip			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Capacitate nominală de răcire		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Capacitate nominală de răcire		10⁴kcal/h	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Curent nominal (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Reglementarea energiei		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Căderea presiunii apei (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Dimensiunea interfeței (mm)		DN40				DN50				DN65		DN80				DN100
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Căderea presiunii apei (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Dimensiunea interfeței (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Agent frigorific	Tip		R134A
Agent frigorific	Agent frigorific volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Dimensiuni de gabarit	Lungime (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	lățime (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Înălțime (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Greutate	Greutatea mașinii (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Greutate	Greutate operațională (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Stare: Temperatura de intrare/ieșire a apei de răcire-30℃/-35℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite -37℃~-27℃; Temperatura de intrare a apei de răcire 19℃-33℃; Apa răcită trebuie adăugată cu 57% apă glicolă sau 30% clorură de calciu, după cum este necesar.

Răcitor cu șurub răcit cu apă la temperatură joasă (compresoare duble) -35℃

sw-
Tip			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Capacitate nominală de răcire		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Capacitate nominală de răcire		10⁴kcal/h	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Curent nominal (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Reglementarea energiei		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență uscată
	Debit (m³/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Căderea presiunii apei (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Dimensiunea interfeței (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Căderea presiunii apei (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Dimensiunea interfeței (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Agent frigorific	Tip		R134A
Agent frigorific	Agent frigorific volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Dimensiuni de gabarit	Lungime (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	lățime (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Înălțime (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Greutate	Greutatea mașinii (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Greutate	Greutate operațională (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Stare: Temperatura de intrare/ieșire a apei de răcire-20℃/-25℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite -27℃~17℃; Temperatura de intrare a apei de răcire 19℃-33℃; Apa răcită trebuie adăugată cu 57% apă glicolă sau 30% clorură de calciu, după cum este necesar.

Răcitor de răcire în două trepte cu un singur compresor cu șurub răcit cu apă (-45℃)
SW-
Tip			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Capacitate nominală de răcire		kW	35	38	48	50	125	135
Capacitate nominală de răcire		10⁴kcal/h	3	3.3	4.1	4.3	10.7	11.6
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Compresor	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Putere de refrigerare (kW)		33	37	40	46	116	131
	Curent nominal (A)		56	64	68	78	196.5	222
	Reglementarea energiei		0-25%-50%-75%-100%
Evaporator	Tip		Schimbător de căldură de înaltă eficiență din oțel inoxidabil
	Debit (m³/h)		16	17	22	24	58	62
	Căderea presiunii apei (kPa)		95	95	95	95	120	120
	Dimensiunea interfeței (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Condensator	Tip		Schimbător de căldură cu eficiență ridicată
	Debit (m³/h)		20	20	28	28	72	78
	Căderea presiunii apei (kPa)		80	80	80	80	46	46
	Dimensiunea interfeței (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Agent frigorific			R134A
Dimensiuni de gabarit	Lungime (mm)		2880	2880	3200	3200	4100	4100
	lățime (mm)		1100	1100	1100	1100	1300	1300
	Înălțime (mm)		1650	1680	1800	1850	2100	2150
Greutate	Greutatea mașinii (kg)		1280	1330	1850	1920	4500	4560
Greutate	Greutate operațională (kg)		1380	1420	2020	2080	4950	5050
Stare Temperatura de intrare/ieșire a apei de răcire -40℃ /-45℃ Temperatura de intrare/ieșire a apei de condensare 30℃/35℃. Termen de temperatură: Temperatura de ieșire a apei răcite -47℃~-37°C; Temperatura de intrare a apei de răcire 19 ℃ ~ 33 ℃. Apa răcită trebuie adăugată cu 60% apă glicolă ca antigel.

Răcitor în cascadă cu șurub răcit cu apă (-55°C)
SW-
Tip			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Capacitate nominală de răcire		kW	65	90	125	170	210	250	330
Capacitate nominală de răcire		10⁴kcal/h	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Rulați controlul			Utilizați controlul microcomputerului PLC
Sursa de alimentare			380V/3N/50HZ
Tip de pornire			Y-A
Nivel scăzut de presiune	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Agent frigorific		R23
	Se pune la frigider		Etanol
	Putere de intrare frigorifică (kW)		30	39	52	69	82	98	125
	Curent nominal (A)		70	93	128	172	205	245	315
	Debit (m³/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Căderea presiunii apei (kPa)		95	100	100	110	110	120	120
	Dimensiunea interfeței (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Evaporator		Schimbător de căldură de înaltă eficiență din oțel inoxidabil
Nivel de presiune ridicat	Tip		Compresor semiînchis 5:6 asimetric cu două șuruburi
	Agent frigorific		R134A/R404A
	Putere de intrare frigorifică (kW)		46	60	80	105	130	160	205
	Curent nominal (A)		121	153	202	265	335	390	500
	Debit (m³/h)		28	38	51	69	85	102	132
	Căderea presiunii apei (kPa)		70	70	70	75	75	80	80
	Dimensiunea interfeței (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Condensator		Schimbător de căldură cu eficiență ridicată
Dimensiuni de gabarit	Lungime (mm)		3000	3000	3200	3200	3200	5000	5000
	lățime (mm)		1800	1800	1800	1800	1800	1900	1900
	Înălțime (mm)		1750	1800	1800	1850	1950	2250	2450
Greutatea mașinii (kg)			1850	2100	2300	2600	2800	3900	4500
Stare: Temperatura de intrare/ieșire a apei de răcire -50℃/-55℃; Temperatura de intrare/ieșire a apei condensului 30℃/35℃. Termen de temperatură: temperatura de ieșire a apei răcite -57℃~-47℃; Temperatura de intrare a apei de răcire 19℃~33℃. Apa răcită trebuie adăugată cu etanol ca antigel.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

Despre Soouney.

Un Reper Tehnologic în Sectorul Refrigerării Industriale

Shanghai Soouney Refrigeration Equipment Co., Ltd. este o întreprindere de înaltă tehnologie de dimensiuni mari până la medii în sectorul refrigerării din Shanghai, integrând cercetare, dezvoltare, producție și vânzări. Suntem China Temperatura ambientală Criogenic Compresor unic Compresoare duble Răcitor de răcire cu șurub răcit cu apă Furnizori și Angro Temperatura ambientală Criogenic Compresor unic Compresoare duble Răcitor de răcire cu șurub răcit cu apă Companie. Respectând principiile de calitate 'integritate, calitate, serviciu și inovație', compania urmărește o filozofie de dezvoltare centrată pe umanizare și progres tehnologic, conducând cercetarea și fabricarea produselor cu puncte de plecare înalte și standarde stricte. Acum a devenit un brand renumit pe piețele interne și internaționale pentru aparate de aer condiționat de dulap și chillere industriale, câștigând recunoaștere înaltă din partea profesioniștilor din industrie și a unei baze largi de clienți. Înrădăcinată pe piața chineză, oferă soluții de refrigerare fiabile clienților din întreaga lume. Ne concentrăm pe comerțul internațional și afacerile B2B, oferind soluții personalizate clienților globali. Asigurăm funcționarea lină, stabilă și pe termen lung a proiectelor dumneavoastră cu un sistem cuprinzător de cercetare și dezvoltare, producție, vânzări și servicii post-vânzare. Avem aproape 20 de ani de experiență în furnizarea de soluții complete pentru proiecte din străinătate.

0

Suprafața amplasamentului
0

Înființată
0+

Angajați

Citește mai mult

2026-10-09 Știri din industrie
Cum se calculează capacitatea de răcire a răcitorului indu...
O buclă de răcire a matriței de injecție care rulează 8 L/min de apă părăsește procesul la 15 grade C și revine la 8 grade C. Capacitatea de răcire necesară este de 3,92 kW, calculată ca 8 x 7 / 14,3. Adăugați o marjă de siguranță de 15% și specificația devine 4,5 kW. Fieca...
Află mai multe
2026-10-07 Știri din industrie
Cum să alegeți răcitorul industrial potrivit pentru răcire...
O linie de placă care continuă să respingă piesele, de obicei, are o după-amiază. Capul de apă rece sa deplasat cu 1,5 K deasupra punctului de referință în timpul celui de-al doilea schimb, redresorul s-a declanșat la supratemperatură și linia s-a oprit timp de patru or...
Află mai multe
2026-09-18 Știri din industrie
Răcitor industrial răcit cu aer: factori cheie: aplicații ...
Un răcitor industrial răcit cu aer respinge căldură procesului prin trecerea aerului ambiental peste serpentinele condensatorului cu aripioare, ceea ce înseamnă că capacitatea de a răci reală nu este niciodată un număr fix: se deplasează în funcție de temperatură ambian...
Află mai multe

Cunoștințe din industrie

Cum obține un răcitor cu șurub răcit cu apă criogenic la temperaturi foarte scăzute?

În aplicațiile moderne de răcire industrială, atingerea temperaturilor ultra-scăzute nu este doar o chestiune de creștere a capacității de răcire, ci necesită un control termodinamic precis, arhitectură de sistem specializată și integrare avansată a componentelor. The răcitor cu șurub răcit cu apă criogenic reprezintă o soluție rafinată concepută pentru a funcționa eficient în condiții de temperatură extremă, menținând în același timp stabilitatea, fiabilitatea și eficiența energetică.

Principiul fundamental de răcire

În esență, un răcitor cu șurub răcit cu apă criogenic funcționează pe baza ciclului de refrigerare cu compresie de vapori, îmbunătățit prin compresie în mai multe etape, selecție optimizată a agentului frigorific și management termic precis.

Prezentare generală a procesului de bază

Scena	Descriere	Funcția
Compresie	Vaporii de agent frigorific la temperatură joasă sunt comprimați	Ridica presiunea si temperatura
Condens	Căldura este respinsă prin răcirea cu apă	Transformă vaporii în lichid
Extindere	Presiunea scade prin dispozitivul de expansiune	Produce agent frigorific la temperaturi joase
Evaporare	Agentul frigorific absoarbe căldura din mediul de proces	Realizează o răcire ultra-scăzută

Pentru a atinge temperaturile criogenice, sistemul integrează de obicei cicluri de refrigerare în mai multe etape sau în cascadă, permițând reducerea treptată a temperaturii, menținând în același timp eficiența termodinamică.

Rolul tehnologiei compresoarelor cu șurub

Compresorul cu șurub este componenta centrală de antrenare a sistemului. În comparație cu compresoarele cu piston tradiționale, oferă o compresie continuă, stabilă, cu vibrații minime.

Avantaje cheie

Proces continuu de compresie asigura buna functionare
Eficiență volumetrică ridicată îmbunătățește performanța de răcire
Adaptabilitate mare la sarcina suportă condiții variabile de funcționare
Uzură mecanică redusă îmbunătățește longevitatea sistemului

Într-un răcitor cu șurub răcit cu apă criogenic, compresorul este adesea optimizat pentru agenți frigorifici la temperatură joasă, asigurând o performanță constantă chiar și la rapoarte de presiune extreme.

Sisteme de refrigerare în mai multe etape și în cascadă

Atingerea temperaturilor ultra-scăzute necesită mai mult decât o singură buclă de refrigerare. Majoritatea sistemelor folosesc fie:

Compresie în mai multe etape

Etapele de compresie secvenţiale reduc stresul termic
Îmbunătățește eficiența la temperaturi de evaporare mai scăzute
Minimizează pierderile de energie în timpul funcționării

Refrigerare în cascadă

Utilizează două sau mai multe circuite frigorifice independente
Fiecare circuit funcționează într-un interval optim de temperatură
Schimbul de căldură are loc între etape pentru răcirea progresivă

Tip de sistem	Structura	Capacitate de temperatură	Eficiență
Într-o singură etapă	Bucla simplă	Temperatură moderată scăzută	Moderat
În mai multe etape	Compresie secvenţială	Interval de temperatură mai scăzut	Mai sus
Sistem în cascadă	Mai multe bucle	Temperaturi ultra-scazute	Optimal

Importanța sistemului de răcire cu apă

Spre deosebire de sistemele de răcire cu aer, răcirea cu apă oferă o eficiență superioară de respingere a căldurii, care este esențială pentru funcționarea criogenică.

Beneficiile răcirii cu apă

Coeficient de transfer termic mai mare
Temperatura stabilă de condensare
Eficiență îmbunătățită a sistemului la sarcini grele
Impact redus asupra temperaturii ambientale

Condensatorul răcit cu apă asigură că căldura extrasă din proces este îndepărtată eficient, permițând agentului frigorific să condenseze eficient chiar și la niveluri ridicate de compresie.

Selectarea agentului frigorific pentru performanța criogenică

Alegerea agentului frigorific influențează direct intervalul de temperatură realizabil și eficiența sistemului.

Considerații cheie

Punct de fierbere scăzut pentru aplicații criogenice
Căldură latentă ridicată pentru un transfer eficient de energie
Stabilitate chimică la temperaturi scăzute
Conformitatea mediului

Proprietatea agentului frigorific	Impact asupra sistemului
Punct de fierbere	Determină temperatura minimă realizabilă
Căldura latentă	Afectează capacitatea de răcire
Stabilitate termică	Asigură funcționarea în siguranță
Compatibilitate	Influențează selecția materialelor

Sistemele avansate pot utiliza agenți frigorifici amestecați sau în etape pentru a optimiza performanța în diferite zone de temperatură.

Eficiența și designul schimbului de căldură

Schimbul eficient de căldură este esențial pentru atingerea temperaturilor foarte scăzute.

Schimbătoare de căldură cheie

Evaporator : Absoarbe căldura din mediul de proces
Condensator : Eliberează căldură în apa de răcire
Schimbător de căldură intermediar (în sistemele în cascadă): Transferă căldura între etape

Caracteristici de design

Suprafață îmbunătățită pentru un transfer de căldură îmbunătățit
Canale de curgere optimizate pentru distribuție uniformă
Materiale rezistente la coroziune pentru durabilitate pe termen lung

Selectarea materialului pentru funcționarea la temperatură joasă

Condițiile criogenice impun cerințe stricte privind performanța materialului.

Compararea materialelor

Material	Avantaje	Limitări	Aplicație
Oțel inoxidabil	Rezistență excelentă la coroziune	Mai sus cost	Schimbatoare de caldura
Aliaje de cupru	Conductivitate termică ridicată	Rezistență limitată la temperaturi scăzute	Tuburi
Aliaje de aluminiu	Ușoare și eficiente	Moderat durability	Componente de transfer de căldură
Polimeri speciali	Rezistenta chimica	Limitări de temperatură	Elemente de etanșare

Selectarea materialului asigură integritatea structurală și previne fragilitatea în condiții de frig extrem.

Control inteligent și automatizare

Răcitoarele cu șurub moderne criogenice răcite cu apă se bazează în mare măsură pe sisteme de control avansate pentru a menține precizia.

Funcțiile sistemului de control

Monitorizare în timp real a temperaturii
Reglare automată a sarcinii
Reglarea presiunii și a debitului
Protecție de siguranță și diagnosticare defecțiuni

Aceste sisteme permit o stabilitate precisă a temperaturii, care este esențială în industrii precum cea farmaceutică, prelucrarea chimică și producția avansată.

Capabilități funcționale și aplicații industriale

Prezentare generală funcțională

Funcția	Descriere
Răcire la temperatură foarte scăzută	Atinge temperaturi cu mult sub răcitoarele convenționale
Funcționare continuă	Suporta procese industriale 24/7
Optimizarea energiei	Reduce costurile operaționale
Stabilitatea procesului	Mentine conditii termice consistente

Aplicații tipice

Răcire prin reacție chimică
Producția farmaceutică
Prelucrare semiconductoare
Testarea materialelor aerospațiale
Sisteme de stocare la temperaturi joase

Integrarea cu sistemele industriale

Un răcitor cu șurub răcit cu apă criogenic este adesea integrat în sistemele de proces mai mari.

Caracteristici de integrare

Design modular pentru scalabilitate
Compatibilitate cu infrastructura de răcire existentă
Configurație flexibilă pentru diferite industrii

Shanghai Soouney Refrigeration Equipment Co., Ltd. joacă un rol vital în promovarea acestei tehnologii. Fiind o întreprindere de înaltă tehnologie care integrează cercetare și dezvoltare, producție și vânzări, compania și-a stabilit o poziție puternică pe piață în domeniul frigorific industrial. Experiența sa în aparatele de aer condiționat și răcitoarele industriale reflectă înțelegerea sa profundă a integrării sistemului și a optimizării performanței.

Alți producători de refrigerare industrială contribuie, de asemenea, la inovarea sistemului prin îmbunătățirea designului compresorului, a eficienței schimbului de căldură și a tehnologiilor de control inteligent, sporind și mai mult fiabilitatea sistemelor de răcire criogenică.

Considerații privind eficiența energetică

În ciuda faptului că funcționează la temperaturi extrem de scăzute, sistemele moderne sunt proiectate pentru eficiență energetică.

Strategii de eficiență

Unități de frecvență variabilă (VFD)
Rate de compresie optimizate
Tehnici avansate de izolare
Opțiuni de recuperare a căldurii

Aceste caracteristici reduc consumul de energie, menținând în același timp o performanță ridicată de răcire.

Concluzie

Un răcitor cu șurub răcit cu apă criogenic atinge temperaturi foarte scăzute printr-o combinație de cicluri termodinamice avansate, tehnologie eficientă a compresoarelor cu șurub, selecție optimizată a agentului frigorific și sisteme de schimb de căldură de înaltă performanță. Capacitatea sa de a menține stabilitatea în condiții extreme îl face indispensabil în industriile conduse de precizie.

Prin integrarea comenzilor inteligente, materiale robuste și răcire eficientă cu apă, aceste sisteme oferă performanțe criogenice fiabile și consistente, satisfacând cererea tot mai mare de aplicații la temperaturi ultra-scăzute.

Întrebări frecvente

1. Ce interval de temperatură poate atinge un răcitor cu șurub răcit cu apă criogenic?
Poate atinge temperaturi extrem de scăzute, în funcție de proiectarea sistemului, adesea mult sub răcitoarele industriale convenționale, în special atunci când se utilizează sisteme de refrigerare în cascadă.

2. De ce este preferată răcirea cu apă în răcitoarele criogenice?
Răcirea cu apă asigură o respingere mai eficientă a căldurii și o funcționare stabilă, ceea ce este esențial pentru menținerea temperaturilor ultra-scăzute.

3. Ce industrii folosesc în mod obișnuit răcitoare cu șurub răcite cu apă criogenice?
Ele sunt utilizate pe scară largă în produse farmaceutice, procesare chimică, producție de semiconductori și testare aerospațială.

4. Cum îmbunătățește un compresor cu șurub performanța în sistemele criogenice?
Asigură o compresie continuă, stabilă, cu eficiență ridicată și vibrații minime, făcându-l potrivit pentru aplicații solicitante la temperatură joasă.

5. Ce factori afectează eficiența unui răcitor criogenic?
Factorii cheie includ selecția agentului frigorific, designul compresorului, eficiența schimbătorului de căldură și optimizarea controlului sistemului.

Producție avansată

În conformitate cu liderul global
Cercetarea echipamentelor de refrigerare
Standarde de dezvoltare

Linii de asamblare complet automatizate

Utilizarea tehnologiilor de asamblare automatizată pentru a spori eficiența producției și consistența produselor.

Platforme de testare în condiții multiple

Simularea performanței produselor în diverse medii și condiții pentru a asigura fiabilitatea în diferite aplicații.
